Na de goede indrukken van de LS3/5A, ben ik gaan zoeken naar een nieuw project. Via een forum kwam ik in contact met een Japanner die de LS6 van Rogers heeft herbouwd met daarbij de Harbeth 30.1 opbouw in gedachten. Hij heeft de kastopbouw aangepast en het front, waar de tweeter en woofer worden bevestigd, gemaakt ala de Ls3/5A, met in totaal 12 stuks schroeven. Boven en onder (korte zijde) 2 stuks, rechts en links (lange zijde) 4 stuks. Makkelijk om snel bij het filter te kunnen komen om aanpassingen te doen.
Deze Japanner heeft het volgende aangepast:
- Kast aangepast ala Rogers LS3/5A front verwijderbaar
- Kast volledig opgebouwd uit Baltisch multiplex maximaal 18 MM
- Alle blauwe condensatoren vervangen door Suntan condensatoren. Deze worden ook in de Harbeth 30.1 gebruikt!
- Alle wanden voorzien van bitumen
- Steunwand maken die ongewenste resonanties tegen, gaat vlak achter de Mid/Woofer worden gemonteerd

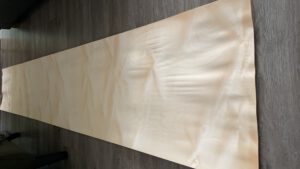

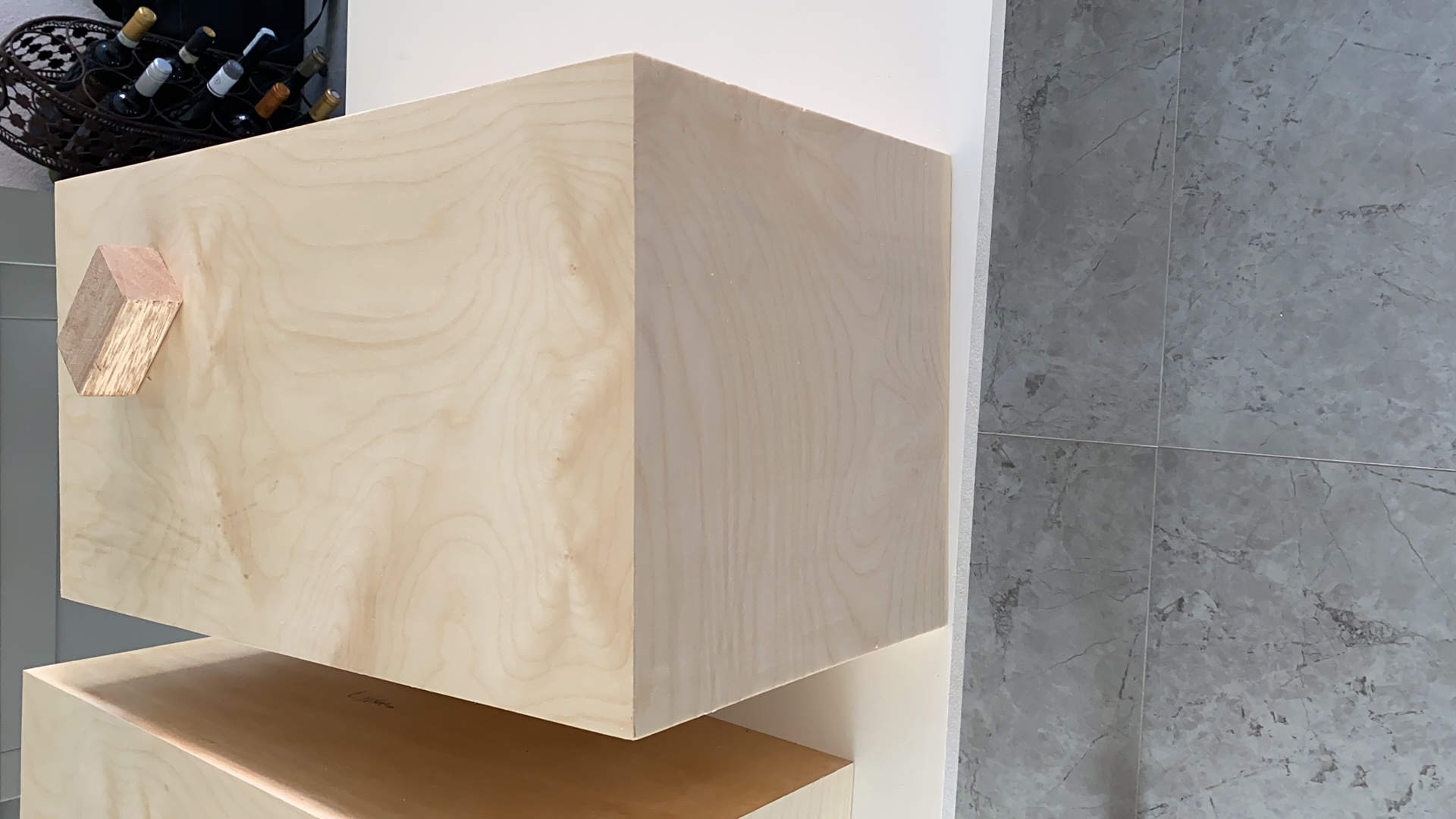

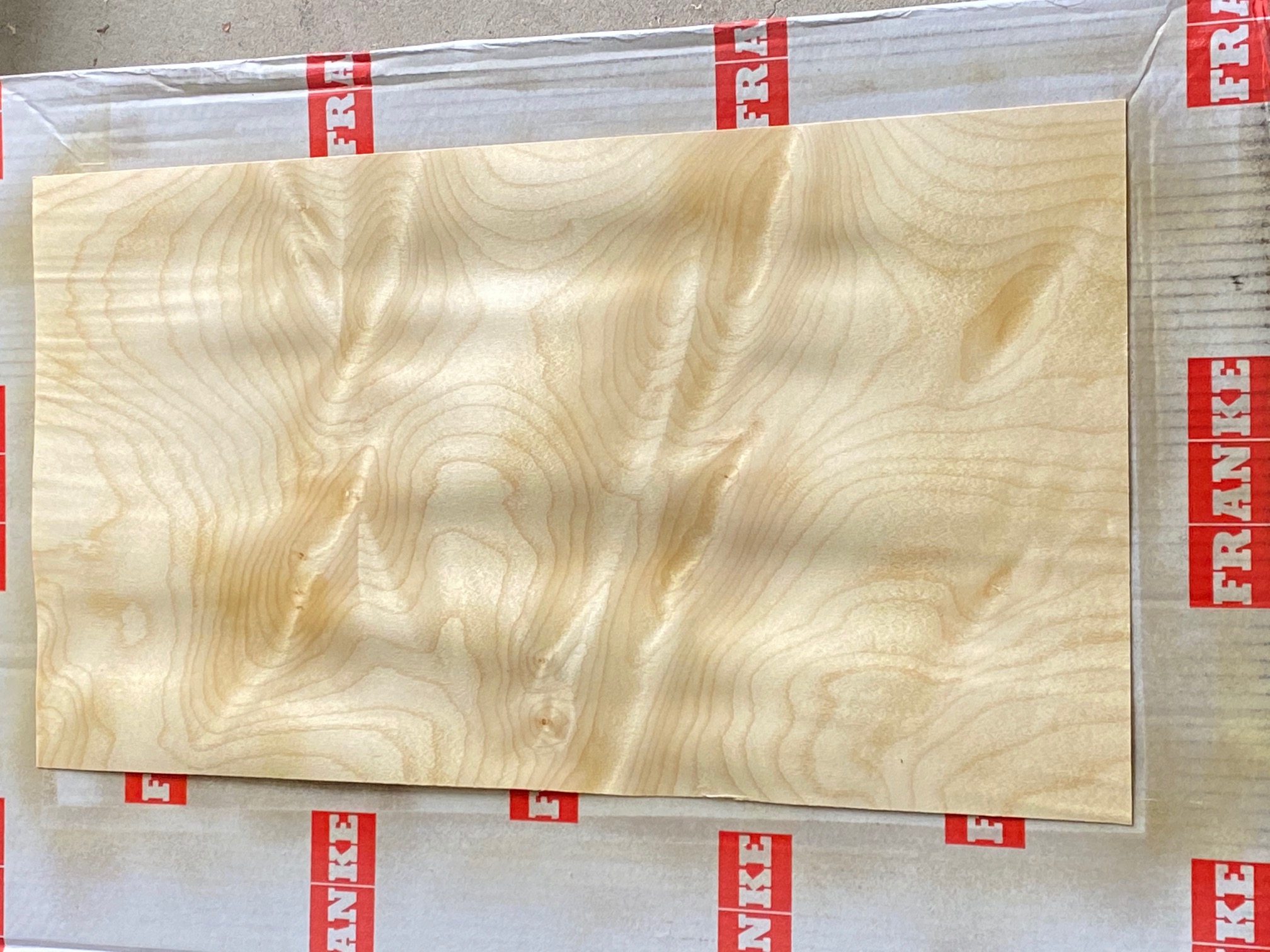

Ik ben van plan om de kasten te fineren. Ik heb Esdoorn cluster fineer gekocht, daarmee ga ik de kast bekleden en later afwerken met politoeren met schellak.
Europees Berken of Baltisch Berken

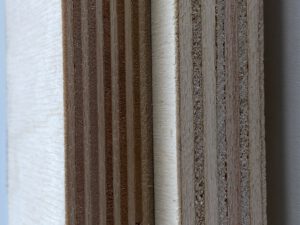

Louis Raatjes fluisterde in mijn oren dat gebruik van Baltisch berken beduidend beter is dan Europees berken. Dat kan komen door de langzamere groei in die regio waardoor het hout massiever is en dus zijn er meer lagen nodig om op een bepaalde dikte te komen. Wij zijn er beide van overtuigt dat een kast geheel dood maken resulteert in een dood en levenloos geluid. Meet technisch zal het allemaal wel kloppen maar ik blijf alles beoordelen door gebruik te maken door wat mijn oren zeggen. Hieronder zie je Baltisch berken vs Europees berken. Beide stukken zijn 18 mm dik waarbij het Baltisch berken 4 lagen meer heeft en dus dunner gesneden is. Dat dunner snijden het zou kunnen komen doordat het hout langzamer groeit op een of andere manier dan Europees berken. Baltisch berken genegeerd oneven harmonischen en natuurlijkere weergave t.o.v. Europees berken of populieren triplex.
Kost wel iets meer maar het is het meer dan waard! Boven Baltisch berken en onder Europees berken.
Zelf zagen
Ik had besloten de kasten onder 45 graden te zagen, dus het Baltisch berken in handzame stukken laten zagen om thuis alles in verstek te zagen. Ik maar gebruik van een zaag liniaal en een Festool invalzaag. Goed meten is hier wel noodzakelijk, en niet te snel willen is ook niet onbelangrijk. Dit resulteert in een mooi resultaat.

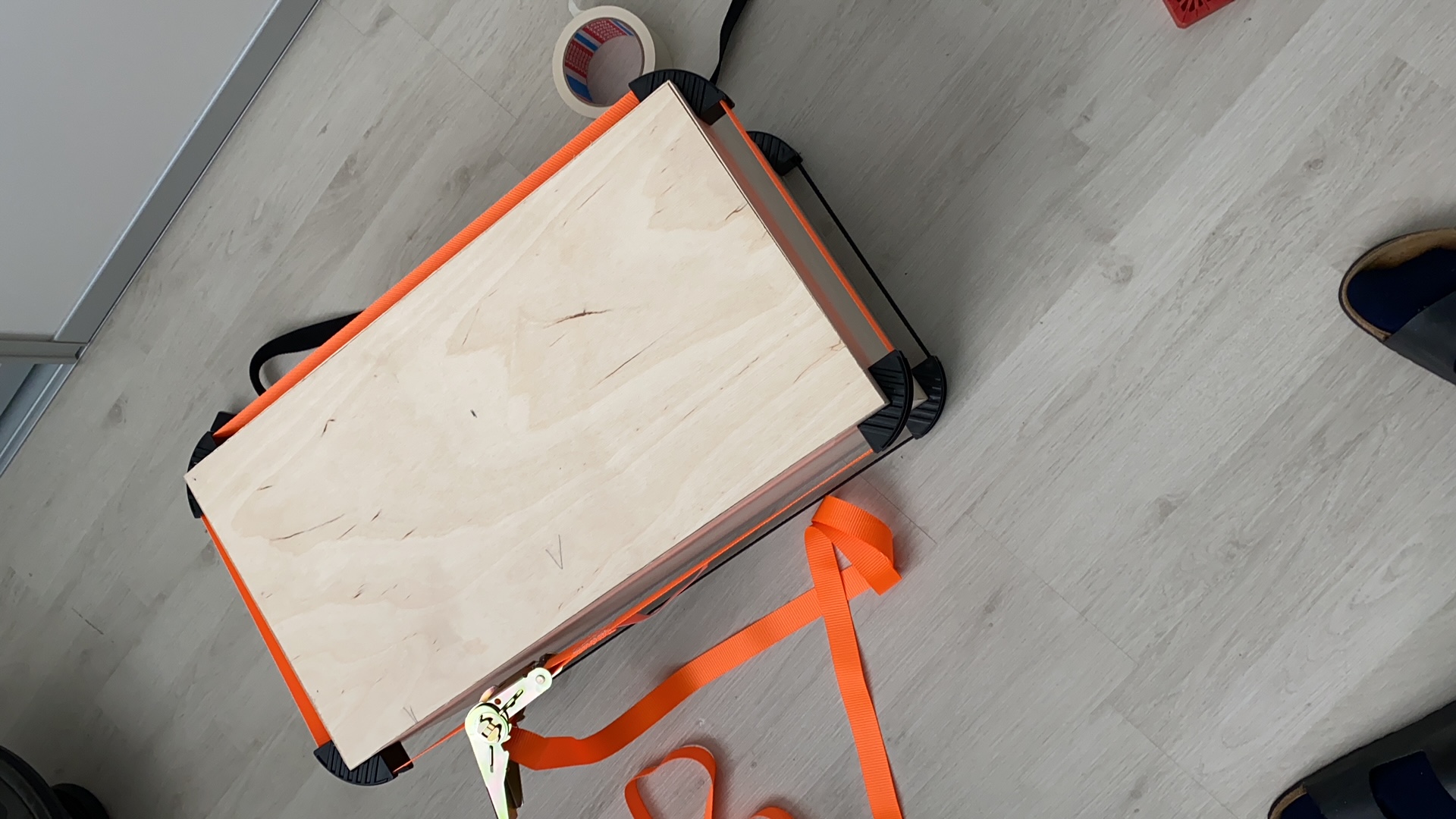

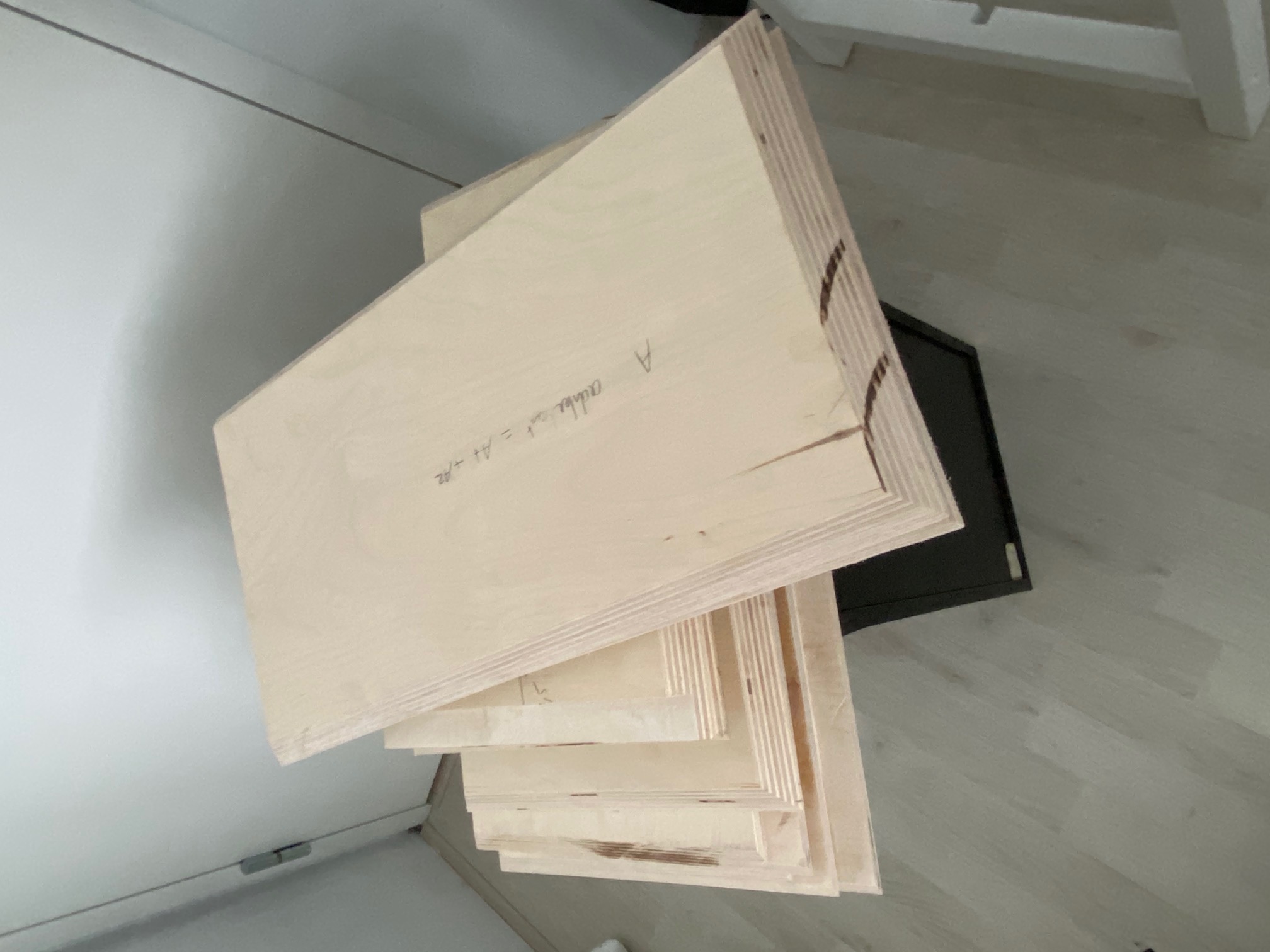

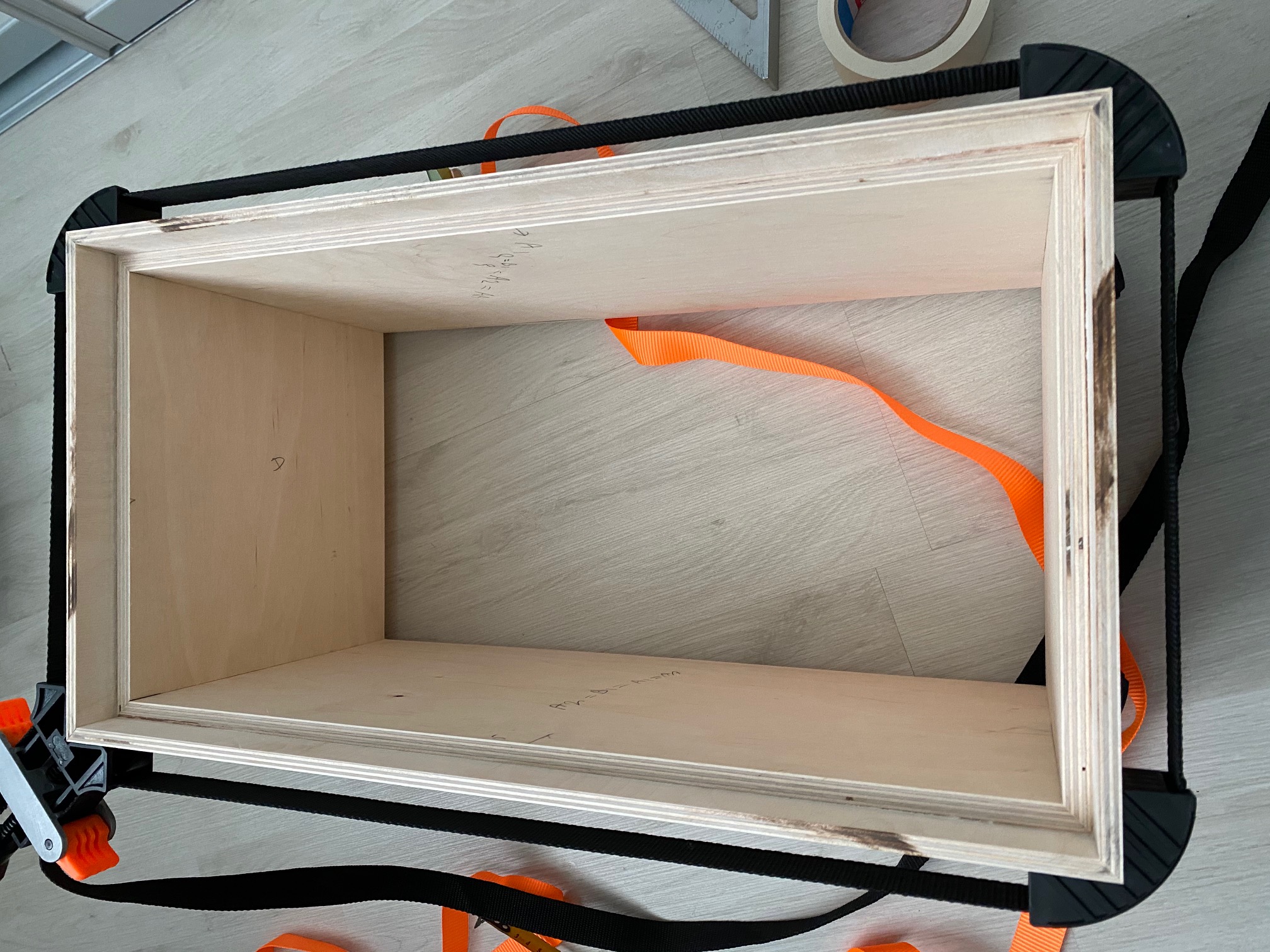

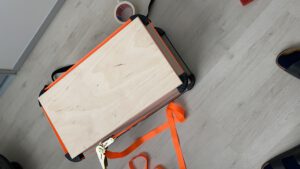

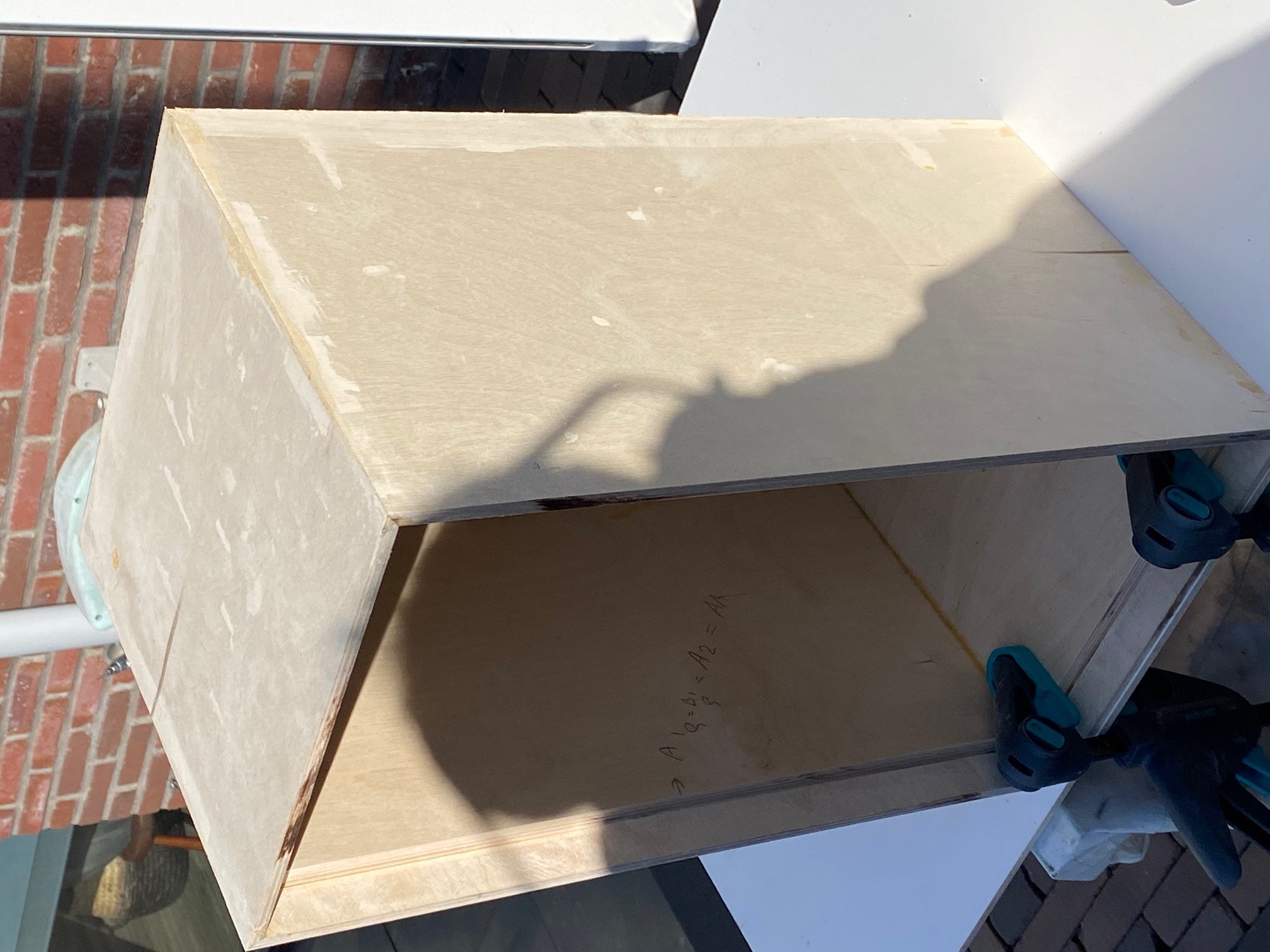

De foto rechts is mijn zaag resultaat waarvan 1 kast kan worden gemaakt en de foto links zit het geheel in de klemmen (zonder lijm).

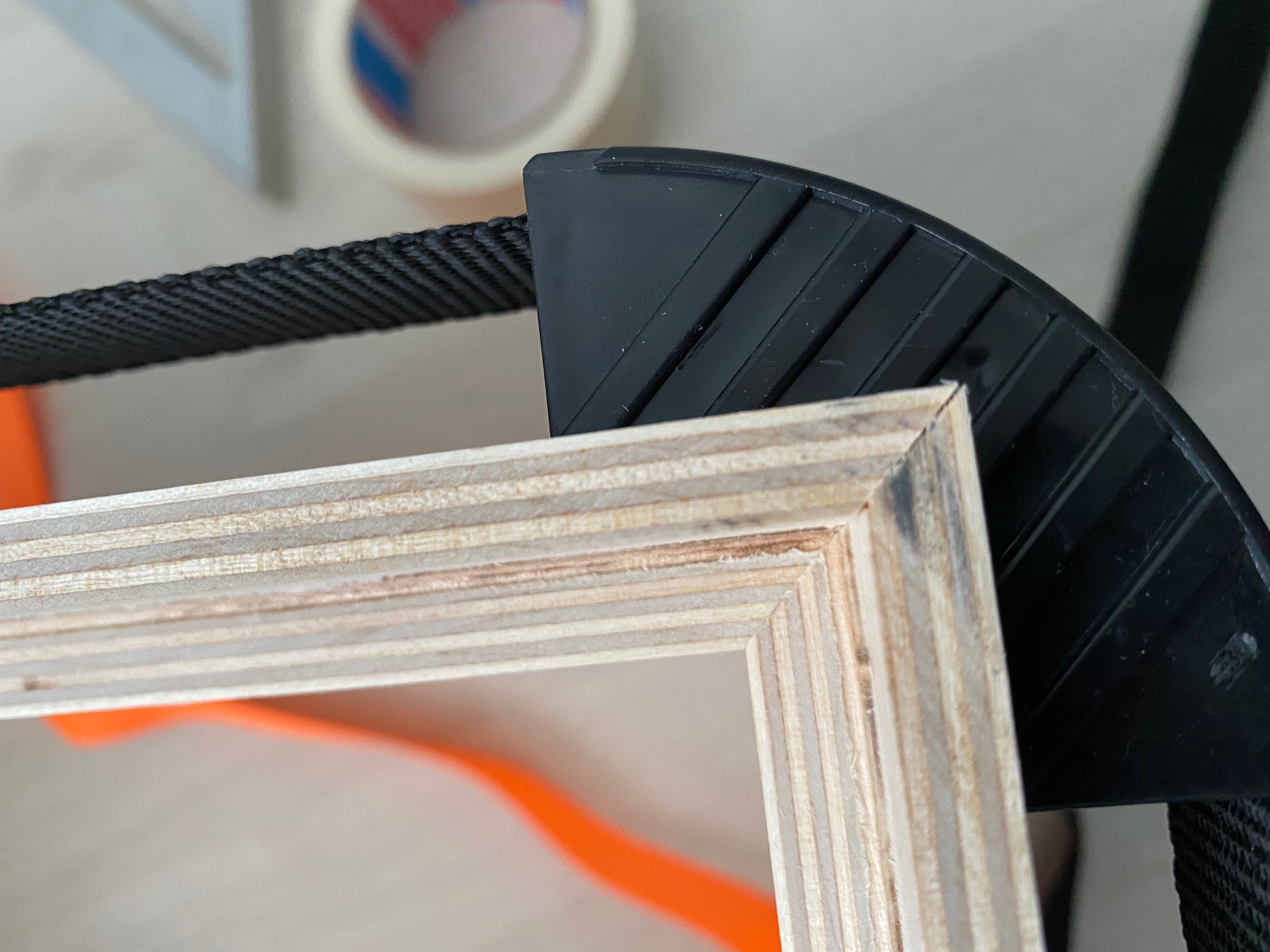

Boven de 45 graden resultaat in detail

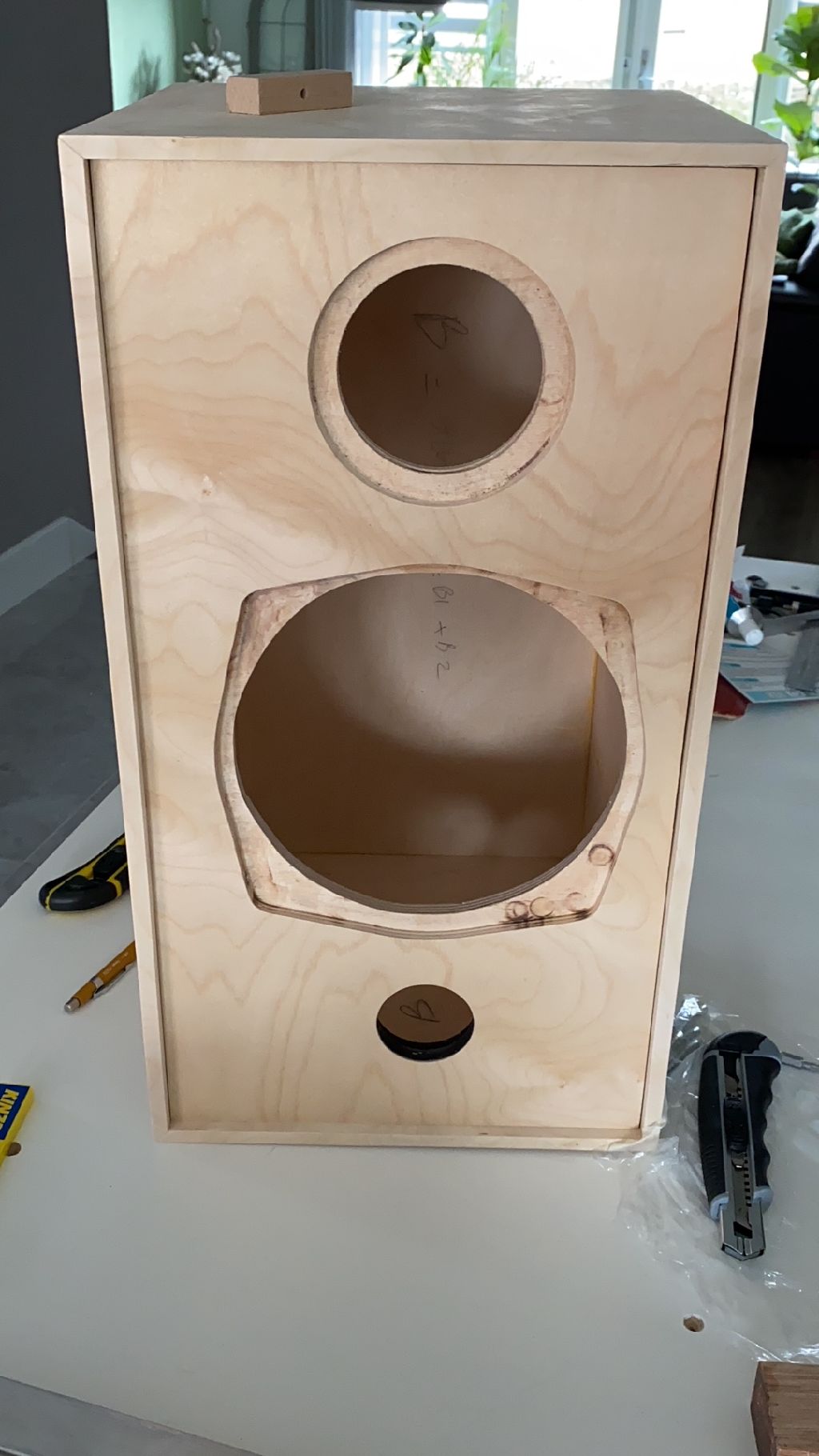

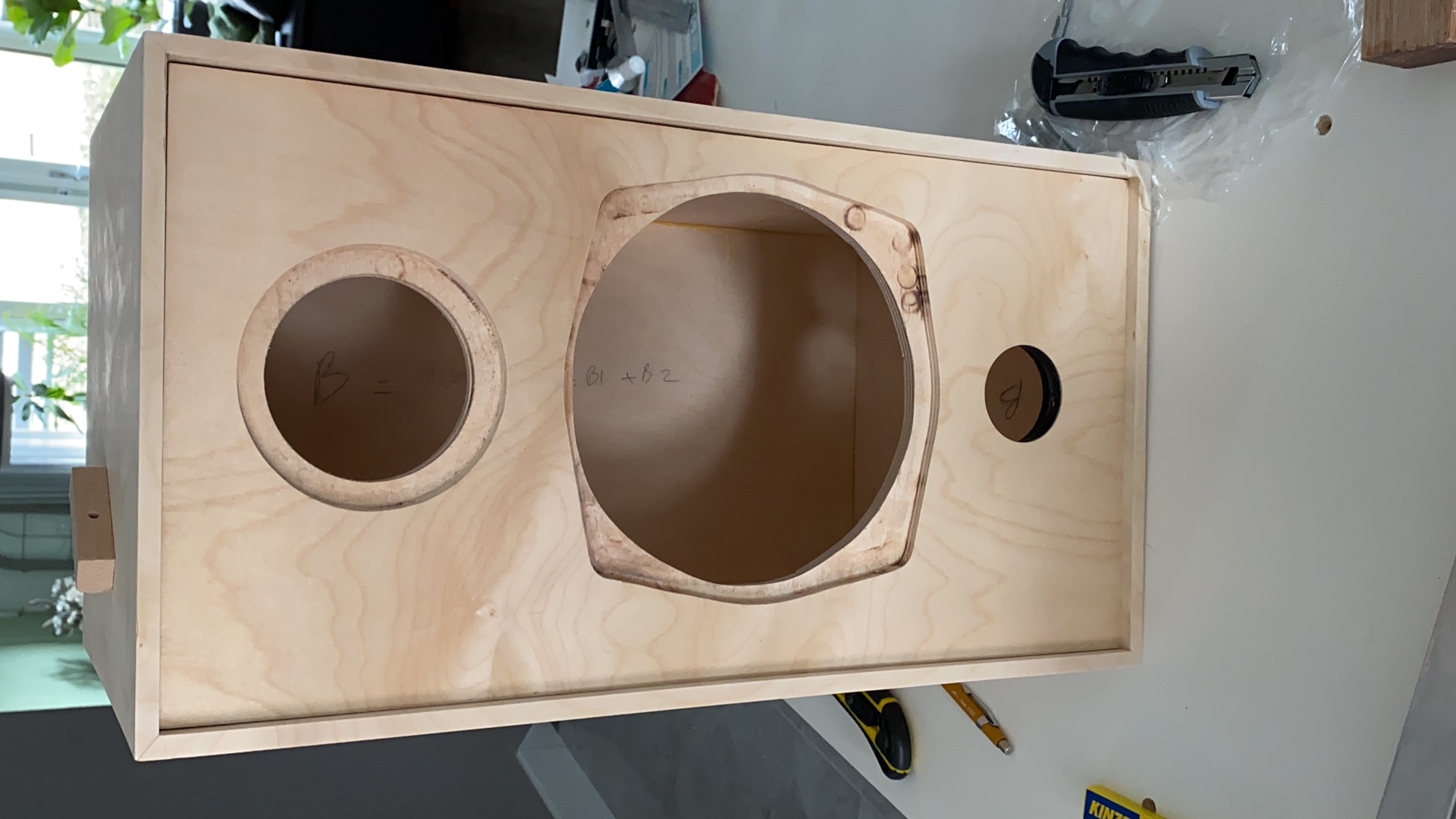

Plaatsing van de speaker units zijn net uit het midden. Ik heb hiervoor gekozen omdat het voortbrengen van de geluidsgoven dan niet meer symmetrisch zijn in de kast. Mijn gevoel zegt dat dit uitmaakt om geen versterking te krijgen van geluidsgolven die elkaar kruizen op het zelfde punt achter de woofer.
De tweeters zijn gemodificeerd door Louis Raatjes. Ze klinken zo verschillelijk open en loep zuiver! Ik kan een ieder deze modificatie aanraden. In de Seas zit een chemisch goedje die bedoelt is als demping maar na pak en beet 10 jaar is dit volledig uitgedroogd. Het resultaat is dat ie veel muzikaler klinkt dan welke tweeter ik ook heb beluistert, gewoon top!
Toch maar besloten om het wisselfilter buiten de kast te houden om modificaties sneller en zonder de kast te hoeven openen te kunnen uitvoeren. Hieronder zie je hoe ik dat heb verwerkt. Ik heb de mogelijkheid om of zand of bergkristal in het kastje te vullen om betere demping te krijgen van de gebruikte componenten.

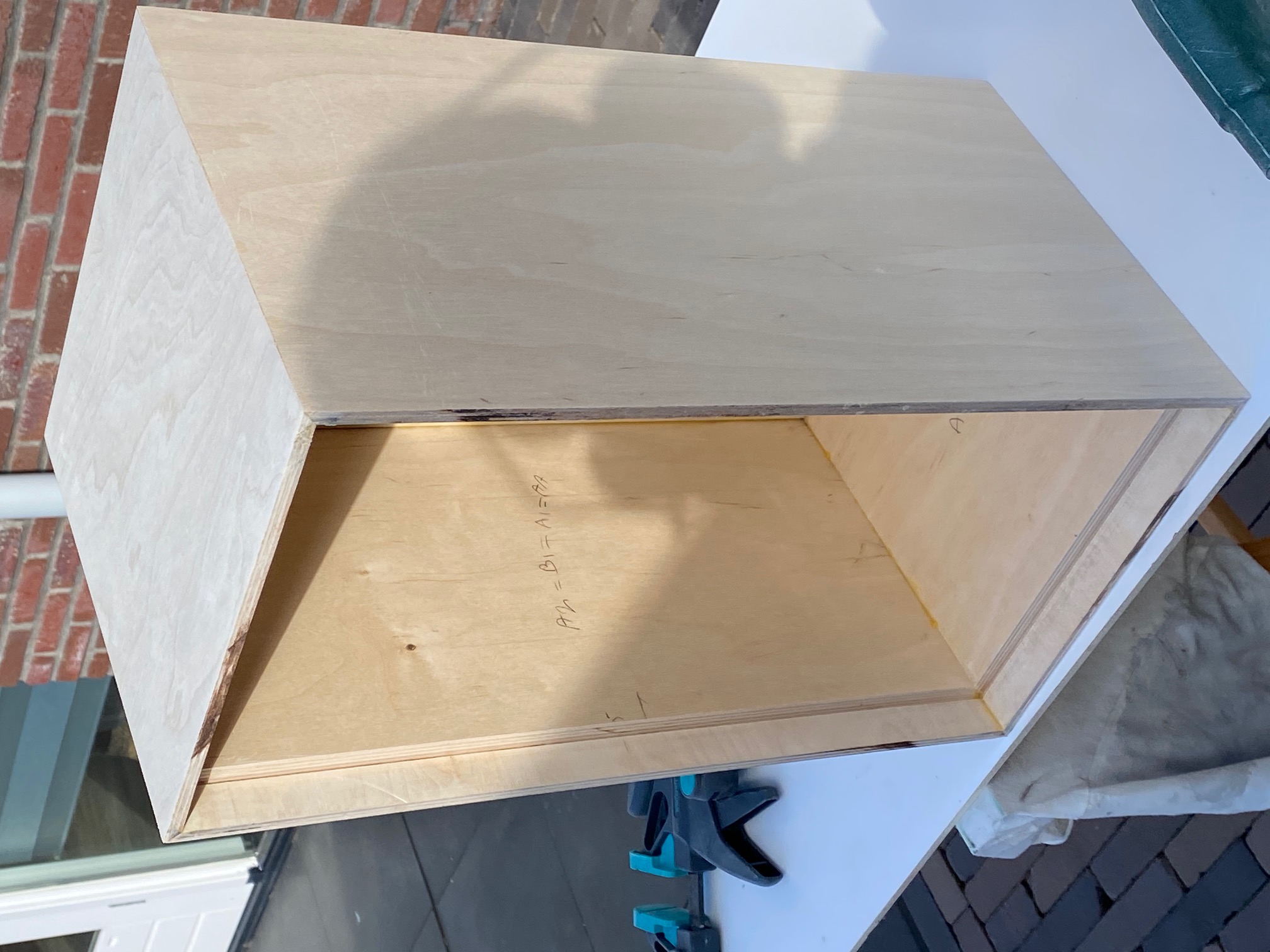

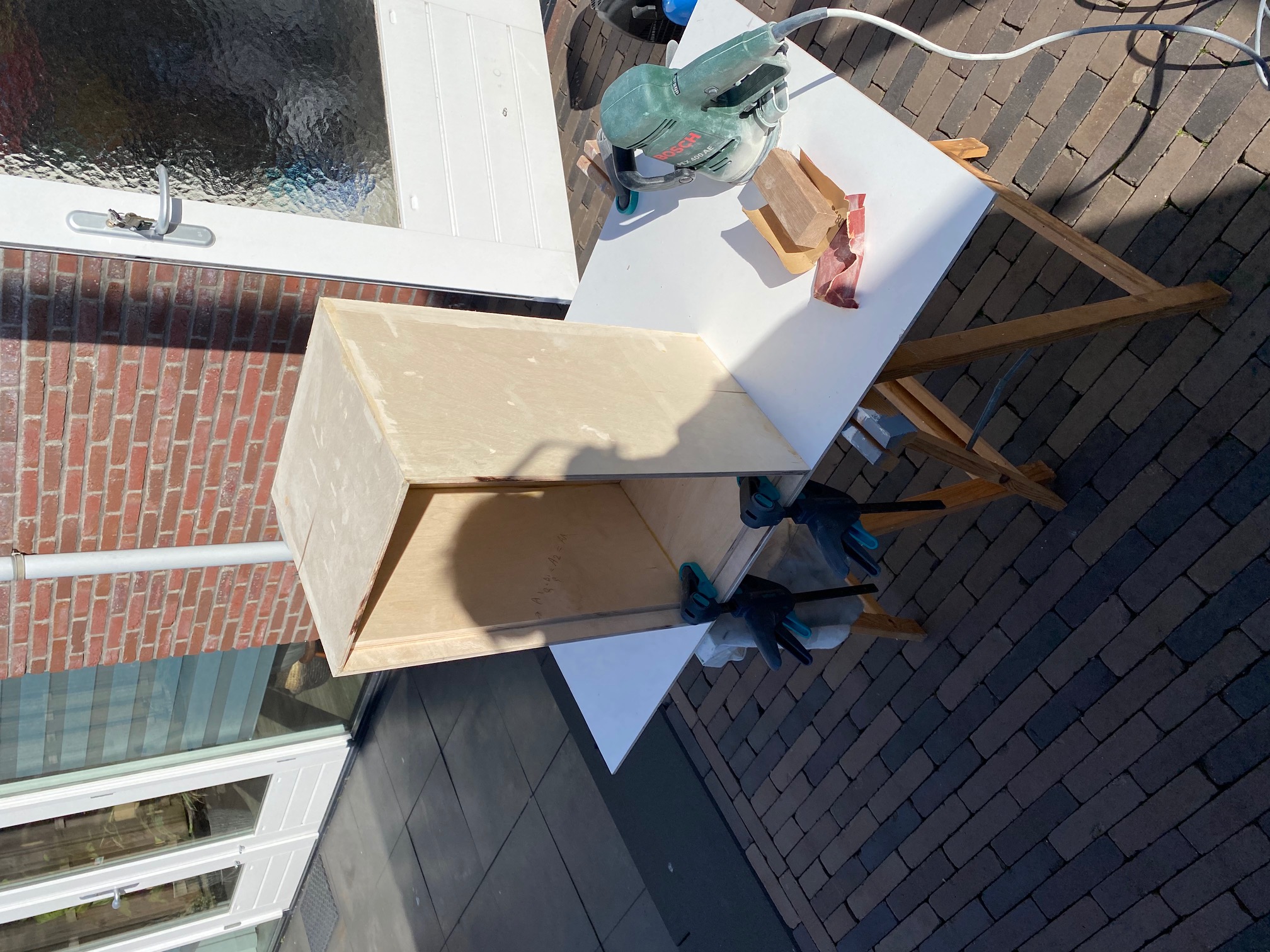

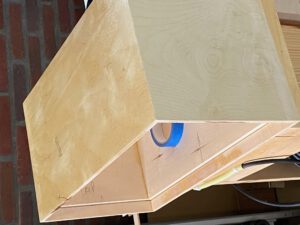

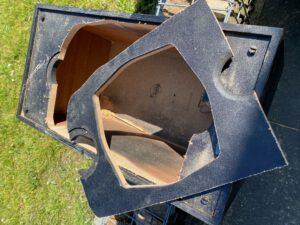

Wat foto’s van de bouw van deze Rogers LS6! Veel kijk plezier
Het resultaat…

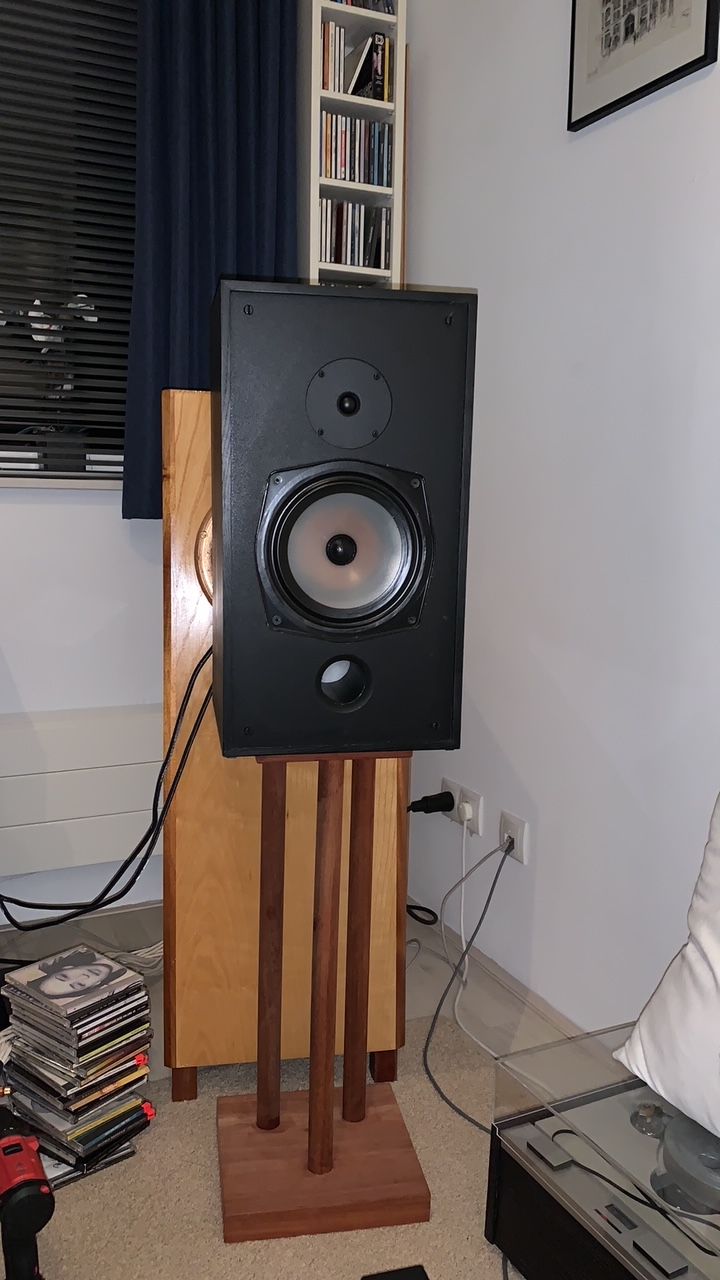

Hierboven de speaker in oude staat

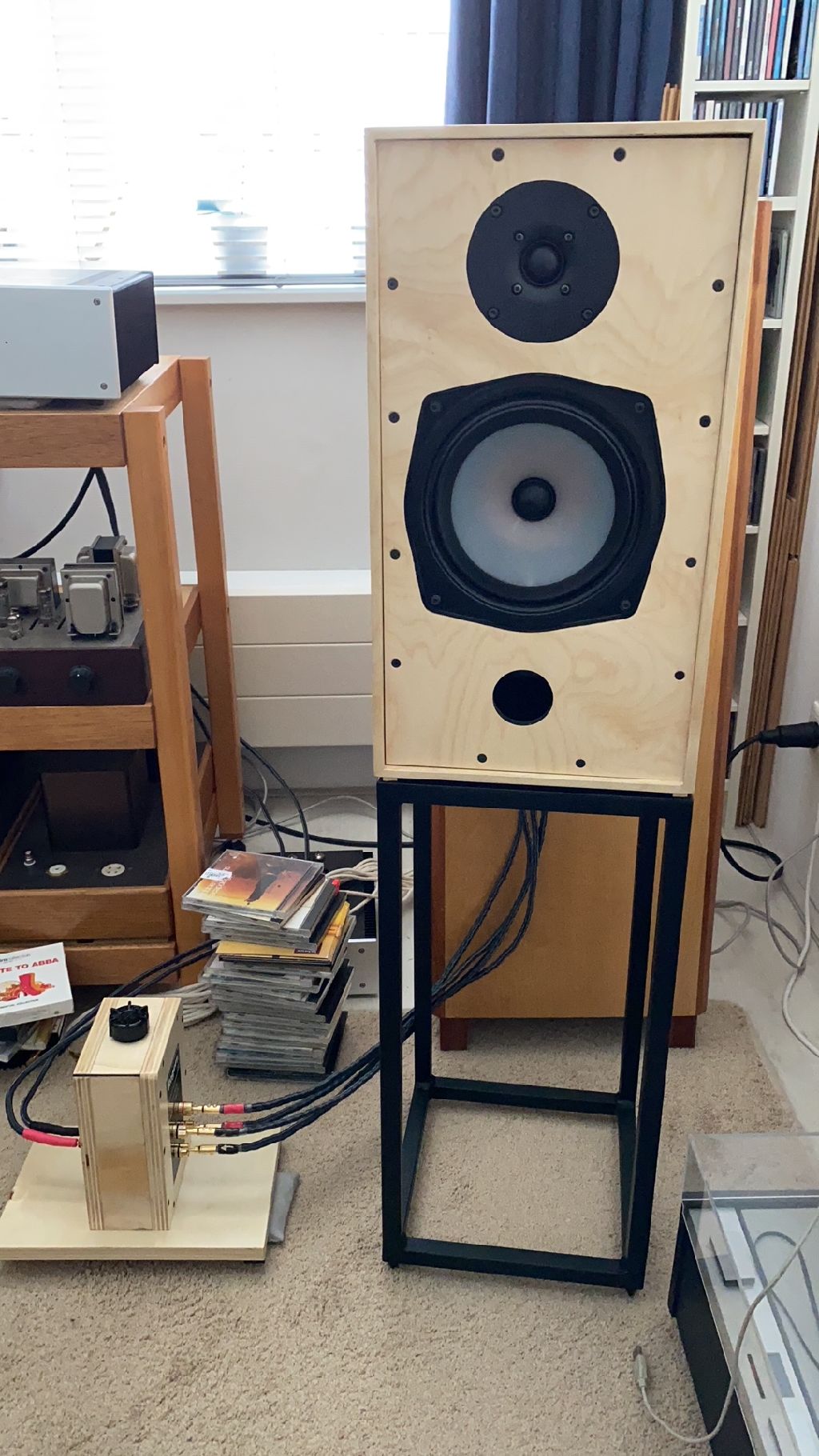

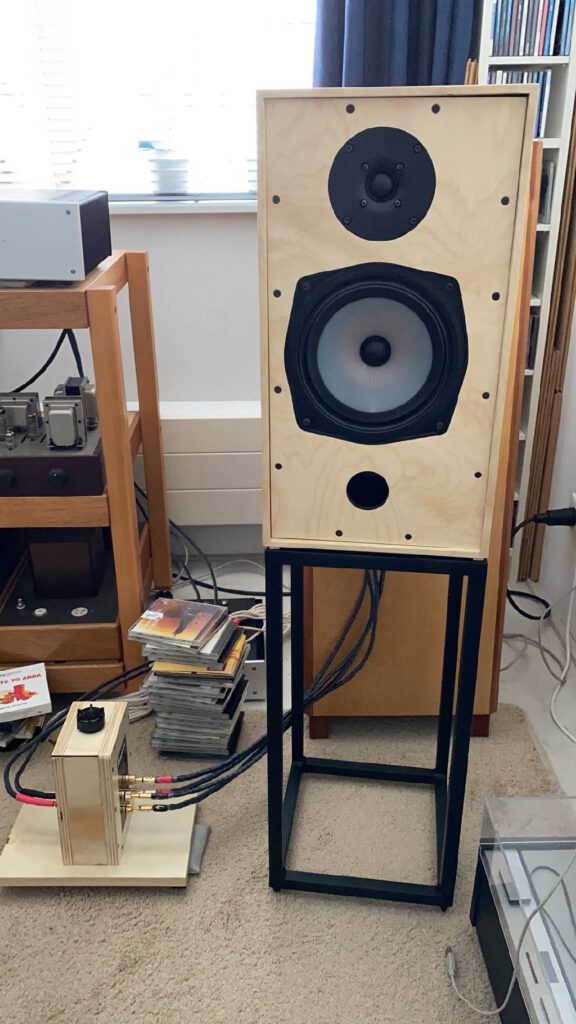

En hierboven in zijn nieuwe jasje….

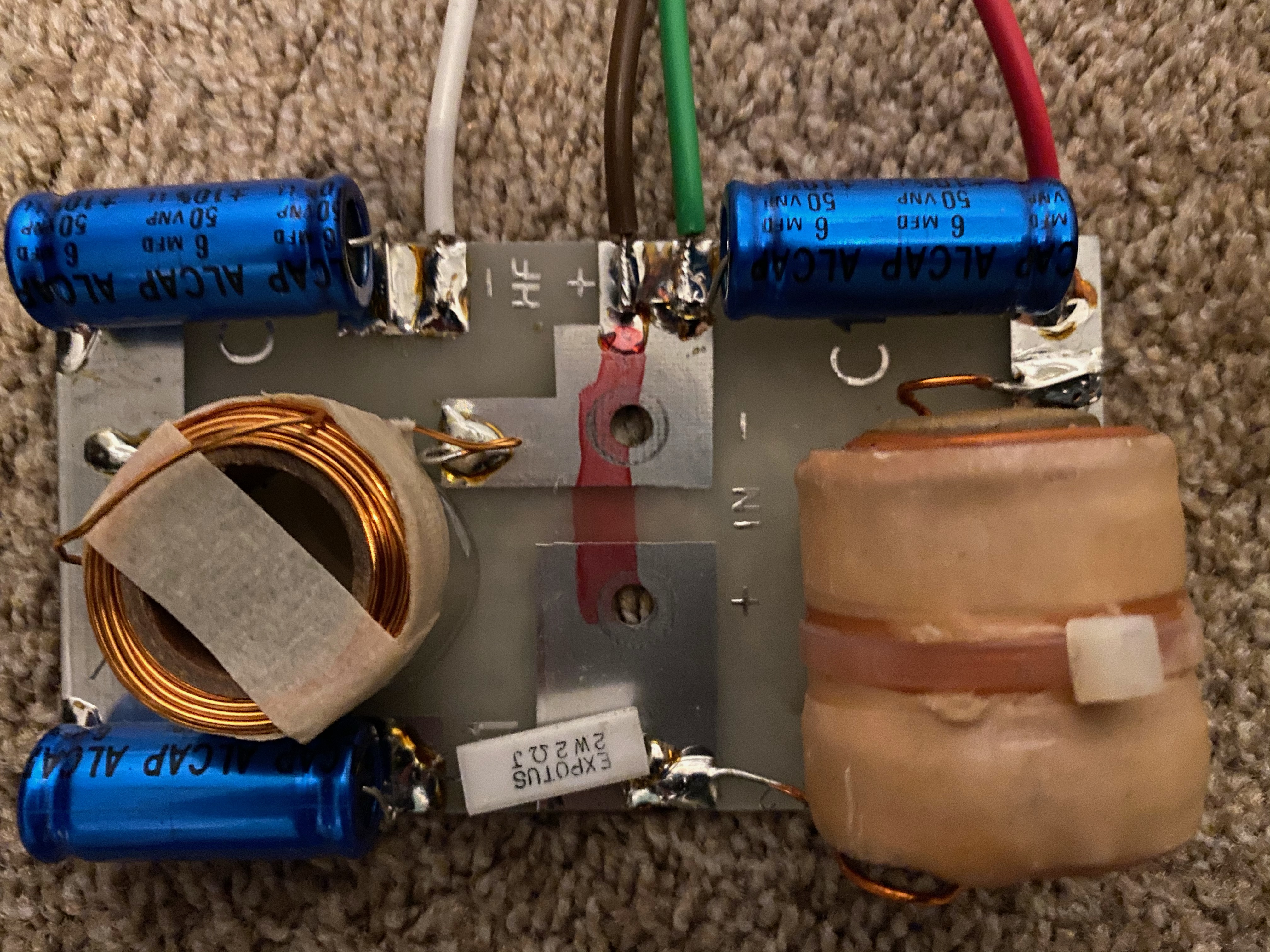

Het filter in oude en nieuwe staat!
En hoe klinkt het was het dit allemaal waard?
Antwoord is kort…. JA! 10 keer beter dan in zijn oude jasje en 5 keer beter dan de LS3/5A. Dezelfde eigenschappen maar dan volwassener zeg maar. Een ongelofelijk verschil en positieve zin wel te verstaan! De units zijn snel, precies en ritmisch er prettig voor het oor. Plaatsing en diepte zijn uitstekend! De laag veergaven gaat diep en blijft strak.
Samengevat:
Alleen de woofer, spoelen en de poort zijn van de oude speakers overgenomen. De speaker is op meer dan 25 punten verbetert/aangepast. Resultaat is dat deze speakers beter klinken dat de Harbeths M30.1 en 2
